Thick Coaxial Kablo

Kısa Tanımı

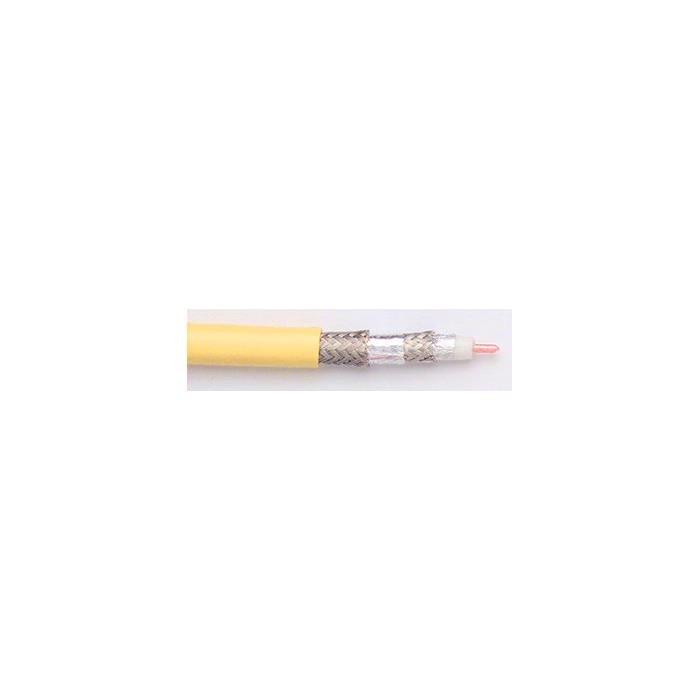

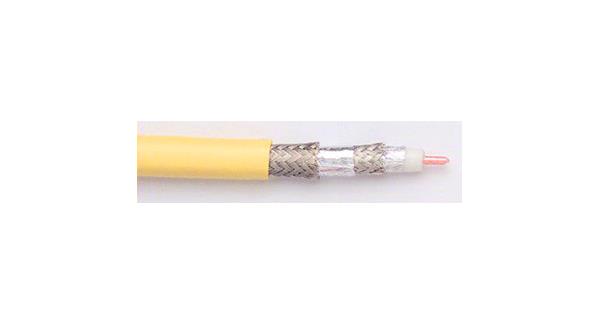

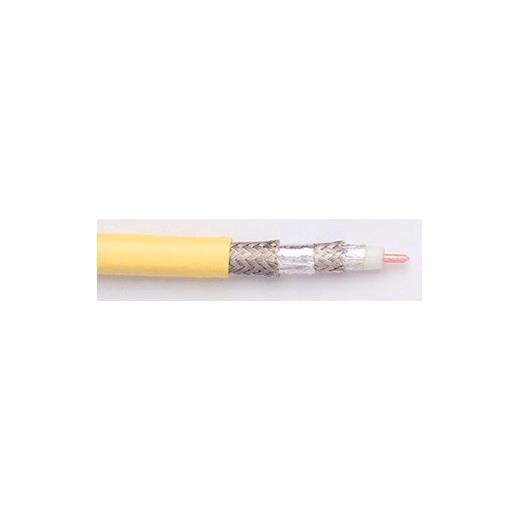

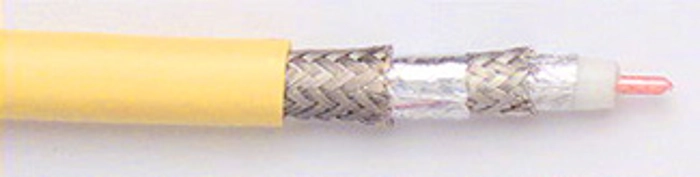

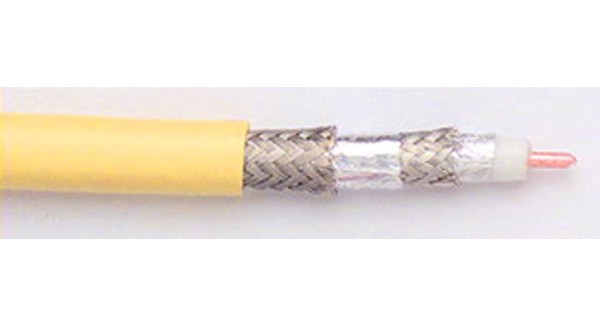

Thick Coaxial Kablo (10Base5 / Thick Ethernet / ThickWire / ThickNet, Yellow Cable, Thick Coax)

Kalın Koaksiyel Kablo (10Base5 / Kalın Ethernet / ThickWire / ThickNet, Sarı Kablo, Kalın Koaks) Kalın Ethernet Kablosu: Bilgiyi, 50 ohm koaksiyel kablo kullanarak taban bant biçiminde 10Mbps'ye kadar olan oranlarda bilgi aktaran IEEE 802.3 tarafından belirlenmiş bir iletim ortamı. 500 metre (1,640 fit). Kalın Ethernet kablosu, tipik olarak ağın gövde veya omurga yolu olarak kullanılır.

Thicknet kablosu (Standart Ethernet olarak da bilinir), 0,5 inç çapında olmak üzere nispeten katıdır. IEEE spesifikasyonu, 10 Mbps veri hızındaki ana özelliklerine, baz şanzıman tipi ve 500 metre maksimum segment uzunluğuna değinen 10Base5 olarak bu kablo türüne atıfta bulunmaktadır. Thicknet genellikle ağ omurgasını sağlamak için kullanılır ve omurga segmenti başına 100 düğüme kadar destek verebilir.

Kabloya bir transistör "vampire musluk" kullanarak bağlanır; kablo vasıtasıyla kelepçelendiğinden, iç iletkenle temas kurmak için dış muhafaza boyunca bir sivri kuvvetle zorlarken, diğer çarpmalar dış iletken içine geçer. 10base5 kablosu, mevcut bağlantılar canlı iken alıcı-vericilerin eklenmesine izin verecek şekilde tasarlanmıştır. Her ucundaki AUI (Ek Birimi Arayüzü - DB-15 olarak da bilinir) konektörleri, vericiyi ağ düğümleri adaptör kartına bağlamak için kullanılır. Düşürme kabloları tipik olarak 3/8-inç korumalı bükülmüş çiftli (STP) kablolardır ve 50 metreye kadar uzunluğa sahip olabilir. Bir Thicknet kablo segmentindeki bağlantılar (veya musluklar) arasındaki minimum kablo uzunluğu 2,5 metre (yaklaşık 8 fit). Thicknet kablosunun veri hızı 10 Mbps'dir ve bir tekrarlayıcı gerekmeden önce 500 metre boyunca sinyal taşıyabilir.

Kullanılan koaksiyel kablo derecesi, nereden geldiğine bağlı olacaktır. Normal PVC koaksiyel kablo esnektir, çalışması kolaydır ve ofislerin maruz kalmış alanlarında kullanılabilir, ancak yanarken zehirli dumanlar verir, zira birçok ülkede yangın yönetmeliğine ve zemine monte edilmelidir. havanın binanın çevresinde dolaşımına izin vermek için kullanılan tavan boşlukları.

Kalın koaks, daha sonra Xerox tarafından Ethernet ağı için kullanılan iletim ortamıydı, ancak daha sonra ince koaksiyondan geçti. Birçok ağda hala kullanılmasına rağmen, koaksiyal kablo yavaş yavaş fiber optik ve UTP kablosuyla değiştirilir - fiber optik normalde ağ omurgası için kullanılır; UTP, iş istasyonlarını hub'lara veya MSAU'lara bağlamak için kullanılır.
