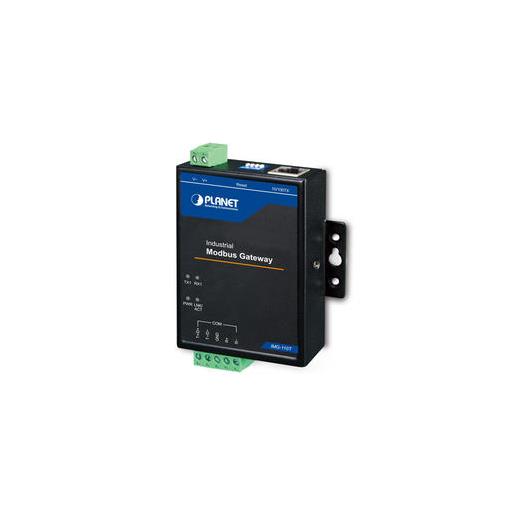

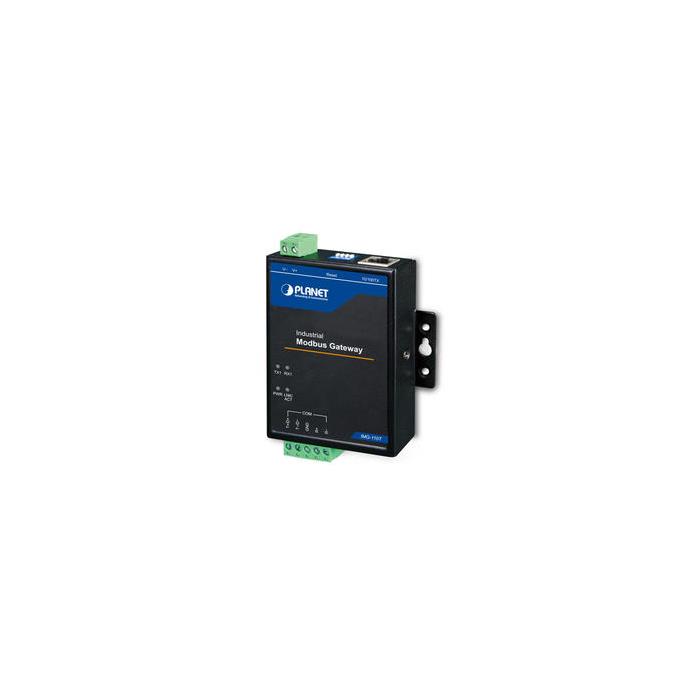

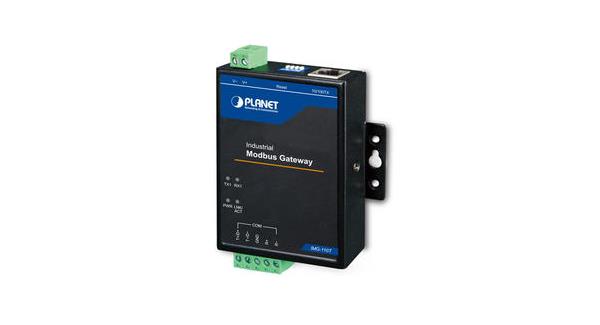

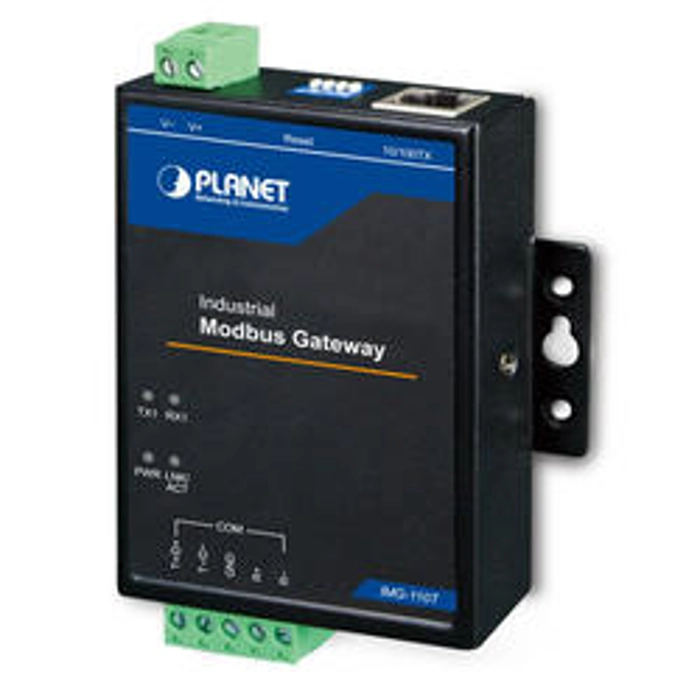

PL-IMG-110T Endüstriyel Tip 1-port RS422/485 Modbus Gateway<br> (Industrial 1-port RS422/485 Modbus Gateway)

Seri arayüz

• 5 kontak klemensli bir RS422 / 485 portu
• RS422 / RS485 - Hızlı Ethernet 10 / 100BASE-TX uygulaması için uygun maliyetli
• 5 kontak klemens işlemi ile 4 telli RS422 veya 2 telli RS485'i destekler
• 300bps ~ 115200bps baud hızı ve engellenmeyen iletişim

Ethernet Arabirimi

• IEEE 802.3, IEEE 802.3u 10 / 100BASE-TX standardına uygundur
• 100m mesafeye kadar 10 / 100BASE-TX RJ45 portu destekler

Yönetim işlevi

• Uzaktan yönetim için yerleşik IP tabanlı Web arayüzü ve telnet arayüzü
• Yazılım Protokolü, Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP ve DNS'yi destekler
• Yönetim arayüzü üzerinden RTU Master, RTU Slave, ASCII Master ve ASCII Slave dört seri işletim modunu destekler
• Ana mod, 32 bağımlı TCP bağlantı isteğini destekler
• Slave modu, 16 TCP master bağlantısını destekler
• IP adresini ve MAC adresi filtreleme işlevini destekler
• Fabrika varsayılan işlevine sıfırlamak için, PLANET Modbus Gateway yardımcı programı, ağda istemci cihaz bulmak ve ilgili IP alt ağ adresi ayarı
• PLANET Smart Discovery yardımcı programı, ağdaki istemci cihazlarını otomatik olarak bulur
• Firmware yükseltme / konfigürasyon yedekleme ve HTTP protokolü ile geri yükleme

Donanım

• Sistem, ağ ve RS422 / 585 port teşhisi için LED göstergeleri
• Fabrika ayarlarına sıfırlamak için üst paneldeki DIP anahtarı
• Duvara montaj kiti

Endüstriyel Kasa ve Kurulum

• Duvar tipi IP30 metal kasa
• Endüstriyel Modbus Ağ Geçidinin üst panelindeki 2 kontaklı terminal bloğu konektörü DC güç girişi için kullanılır ( 9-48V )
• -40 ila 75 derece C çalışma sıcaklığı
