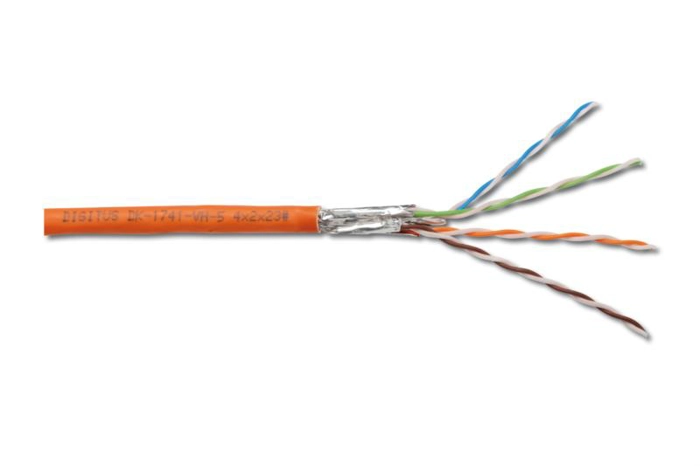

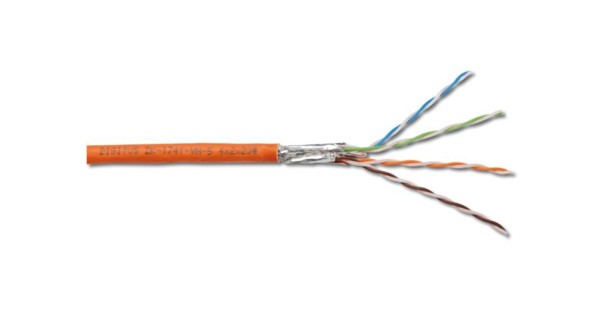

Digitus Dk-1741-Vh-10 S/Ftp Cat 7 1200 Mhz Lsoh

Günümüzde bakır üzerinden Gigabit (1Gbit/ 10Gbit) taşımak için daha üstün özelliklerde özellikle kayıpların minimize edilmesine yönelik Category 5 enhanced (Cat5e), Category 6 ve Category 7 kablolar pazara sunulmuştur.

1000 MHz'e kadar data iletimi
ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1 standartlarını destekler.
Temel Kablo İletkeni: Esnek, 23/1 AWG, 0.57 mm nom. tavlı çıplak bakır.
İzolasyon: SFS-PO
İzole İletken Sayısı: 8, bükülmüş 4 per halinde.
Perlerin Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz
Folyo: Alüminyum folyo, 100% koruma sağlar
Dış folyo (blendaj): Per folyolarıyla yakın temasta kalay kaplı bakır saç örgü
Dış kılıf: LS0H Halojen free alev geciktirmeli, paslanmaz malzeme
Dış kılıf kalınlığı: 0.6 mm nom.
Renk: Turuncu RAL 2000
Kablo Dış Çapı: 7.5mm nom.
Bakır: (kg/km): 28

Mekanik özellikler

Bükülme Çapı: dinamik: 8xD mm minimum, statik: 4xD mm minimum
Depolama sıcaklığı: -20°C to +75°C
Çalışma Sıcaklığı: -20°C to +60°C
Alev Testi: IEC 60332-1 (alev), IEC 60754 (gaz), IEC 61034 (duman)
Çekme Kuvveti: 150N maksimum
Caloric değer: 650 KJ/m
Toplam ağırlık: 68 Kg/Km nom.

Elektriksel özellikler

@ 20°C
Mean empedans değeri: 100±5 Ohm @ 1-600 MHz
Vp: 57-77% nom.
Kapasitans: 40 pF/m nom. @ 1 KHz
Topraklamada kapasitans unbalance değeri: 1.6 pF/m nom. @ 1 KHz
Ensülasyon reziztansı: 0.5 GOhm · Km minimum
DC rezistansı: 72 Ohm/Km max. (2% maksimum resistance unbalance)
DC loop reziztansı: 147 Ohm/Km max. (2% maksimum resistance unbalance)
Voltaj rezistansı: 72Vdc max.
Kuplaj atenüasyon: 85dB min. @ 30-100 MHz, 82-20Log(f/100)dB minimum @ 100-1000 MHz
PS-ANEXT kaybı: 92.5-15Log(f) dB min. @ 1-600 MHz (67 dB maksimum)
PS-AACRF: 78.2-20Log(f) dB min. @ 1-600 MHz (67 dB maksimum)
Faz geçikmesi: 534+36/f½ nS/100m max. @ f=1-1000 MHz
Gecikme şevi: 25 nS/100m maksimum
