Ürün Prensibi

Projeksiyon kapasitif dokunmatik folyo teknolojisinin prensibi, projeksiyon kapasitif ekran yapısına dayanır. Ürün, iki şeffaf ince filmden oluşur ve X ve Y eksenlerinde çapraz şekilde düzenlenmiş metal tellerden oluşan bir ızgara matris katmanı içerir. Her matris, insan dokunuşunu algılayabilen bir indüksiyon birimi oluşturur.

Dokunmatik folyo, kavisli yüzey, tam şeffaflık, su geçirmezlik, kir tutmama, ışık parazitine dayanıklılık, çerçevesiz tasarım ve cam üzerinden dokunma özelliklerini aynı anda sağlayabilen yeni nesil bir teknolojidir.

Ürün Özellikleri

• XTA serisi 32–65 inç arası, kapasitif 20 dokunma noktası desteği
• IP67 suya dayanıklılık, darbe dayanımı ve kirlilik direnci
• Yüksek hassasiyetli konumlandırma, kayma yapmayan, ölü bölge bırakmayan, akıcı yazma performansı
• Kırık hatların otomatik onarımı, 1 dakika içinde ölü bölge kalibrasyonu
• Hafif yapı, kavisli yüzeylerde kullanım, çerçevesiz bütünleşik tasarım, sade ve estetik görünüm
• %93 ve üzeri ışık geçirgenliği, yüksek şeffaflık, tam açı anti-parlama performansı
• Basınç gerektirmeyen dokunma; tıklama, sürükleme, yakınlaştırma, uzaklaştırma ve döndürme desteği

Ürün Detayları

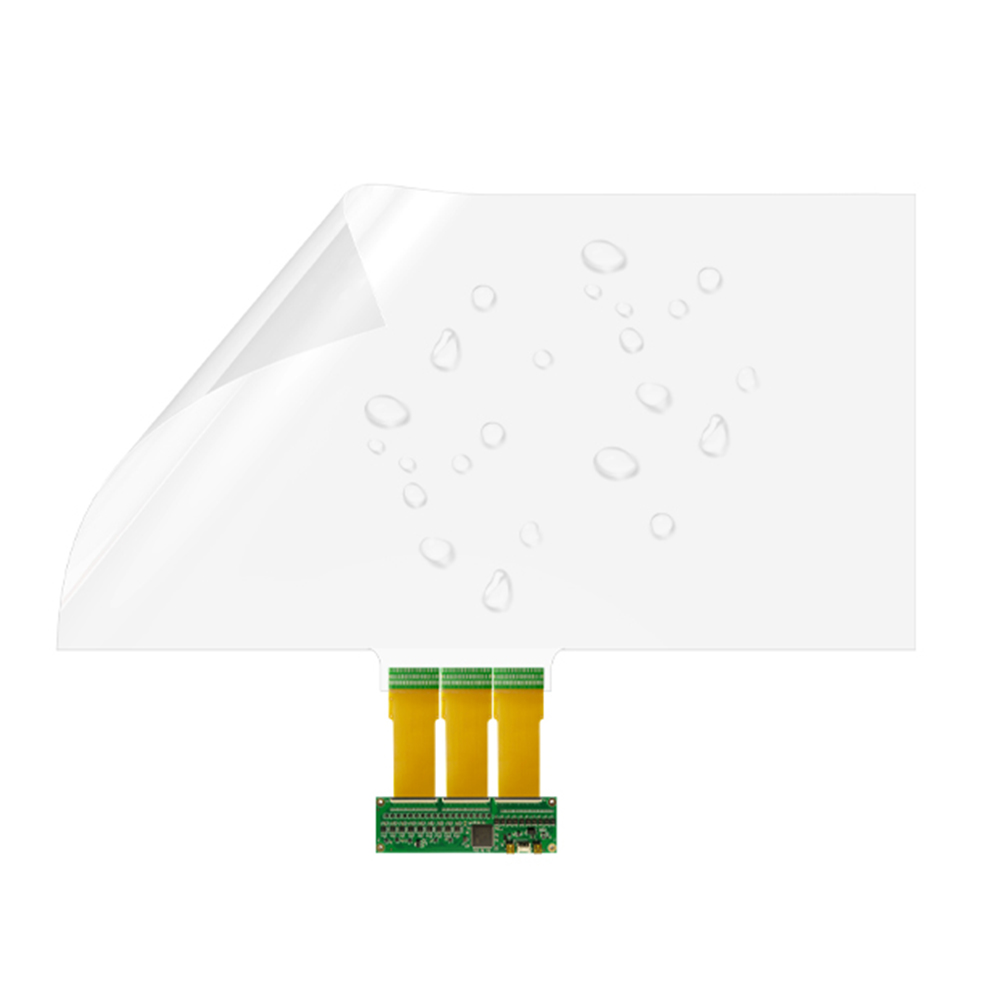

Geliştirilmiş projeksiyon kapasitif teknolojisi; ITO katmanı yerine nano-gümüş tel örgü matrisi kullanır. Ultra ince 0,2 mm şeffaf PET film ile üretilmiştir. FPC yapısı yüksek esnekliğe sahiptir.

Yüksek stabilite sağlayan IC ve devre kontrol kartı, alüminyum alaşımlı USB konnektörü, tak–çalıştır sistemi ve sürücüsüz kullanım ile donatılmıştır. USB tanıma süreci 3 kez sinyal verir ve 480 Mbps veri aktarım hızını destekler.

Ürün Kurulumu

LCD ekran veya projeksiyon cihazınıza dokunmatik özellik kazandırmak için dokunmatik folyo kurulumu aşağıdaki şekilde yapılır. Örnek senaryo olarak LCD ekran üzerinden anlatım yapılmıştır.

Gerekli malzemeler: cam + dokunmatik folyo + LCD ekran + kontrol kartı (kontrol hostu) + kasa + kablolar

1. Geniş bir cam yüzey hazırlayın ve projeksiyon/dokunma alanını belirleyin.
2. Seçilen dokunmatik folyoyu cam ile LCD ekran arasına dikkatlice yapıştırın/yerleştirin.
3. Kontrol kartını bağlayın ve uygun şekilde sabitleyin.
4. Kontrol kartını kontrol bilgisayarına/ana makineye bağlayın.
5. USB kablosunu metal arka panele bağlayın, gerekli ise sürücüyü kurun ve kısa bir test sonrası sistemi kullanmaya başlayın.
